Nagy átmérőjű csövek hajlításának alapjai - Mire kell figyelni?
Míg kisebb átmérőjű csövek esetében a folyamat viszonylag egyszerűen kivitelezhető, addig nagy átmérőjű csövek hajlításánál már számos olyan tényező lép be a képbe, amely komoly műszaki felkészültséget és megfelelő technológiát igényel.
A nagy átmérő nem csupán méretbeli különbséget jelent. A falvastagság, az anyagminőség, a hajlítási sugár, a szerkezeti stabilitás és az esetleges alakváltozási problémák mind sokkal hangsúlyosabbá válnak. Egy rosszul megtervezett hajlítás nemcsak esztétikai hibát eredményezhet, hanem statikai és üzemeltetési problémákat is okozhat.
Ebben a cikkben áttekintjük a nagy átmérőjű csövek hajlításának alapjait, a legfontosabb műszaki szempontokat, valamint azokat a tipikus hibákat, amelyeket érdemes elkerülni.
Mit tekintünk nagy átmérőjű csőnek?
A „nagy átmérő” fogalma relatív, de az ipari gyakorlatban általában azokat a csöveket sorolják ide, amelyek átmérője jelentősen meghaladja a kézi vagy kisebb gépi hajlítással könnyen kezelhető tartományt. Ezek a csövek jellemzően:
● nagyobb falvastagsággal rendelkeznek,
● szerkezeti vagy ipari célokra készülnek,
● magasabb statikai igénybevételnek vannak kitéve,
● és gyakran acélból vagy nagy szilárdságú ötvözetekből készülnek.
Minél nagyobb az átmérő, annál nagyobb erők hatnak a hajlítás során a cső keresztmetszetére.
A hajlítás során fellépő alapvető jelenségek
A cső hajlításakor az anyag külső íven húzó, a belső íven nyomó igénybevételnek van kitéve. Ez természetes jelenség, azonban nagy átmérő esetén ezek az erők jelentősebb mértékű alakváltozást okozhatnak.
A leggyakoribb problémák:
● Oválisodás – a cső keresztmetszete nem marad tökéletesen kör alakú.
● Falvastagság-csökkenés a külső íven – az anyag megnyúlik.
● Gyűrődés a belső íven – a nyomóerő miatt az anyag összeráncosodhat.
● Repedés – túlzott húzófeszültség esetén.
Ezek a jelenségek nem csupán esztétikai hibák, hanem a cső mechanikai tulajdonságait is befolyásolják.
A hajlítási sugár jelentősége
Az egyik legfontosabb tervezési paraméter a hajlítási sugár. Általános szabály, hogy minél kisebb a hajlítási sugár a cső átmérőjéhez képest, annál nagyobb a deformáció kockázata.
A tervezés során figyelembe kell venni:
● a cső külső átmérőjét,
● a falvastagságot,
● az anyag folyáshatárát,
● az elvárt mechanikai tulajdonságokat.
Túl szűk sugár alkalmazása esetén jelentősen nő a falvékonyodás és az oválisodás esélye. Ez különösen problémás lehet olyan rendszerekben, ahol a belső áramlási keresztmetszet kritikus.
Anyagminőség és hajlíthatóság
Nem minden anyag viselkedik ugyanúgy hajlításkor. A szerkezeti acélok, rozsdamentes acélok, alumíniumötvözetek vagy speciális ipari ötvözetek eltérő képlékenységgel rendelkeznek.
Az anyag kiválasztásakor figyelni kell:
● a képlékenységre,
● a folyáshatárra,
● a szakítószilárdságra,
● a ridegedési hajlamra.
Egy nagy szilárdságú, de kevésbé képlékeny anyag nagyobb eséllyel reped meg hajlítás közben, míg egy rugalmasabb anyag jobban tűri az alakváltozást.
Technológiai megoldások nagy átmérő esetén
A nagy átmérőjű csövek hajlításához általában speciális berendezések szükségesek. A hagyományos, egyszerű hajlítógépek sok esetben nem biztosítanak elegendő kontrollt az alakváltozás felett.
Az alkalmazott technológiák közé tartozhat:
● görgős csőhajlítás,

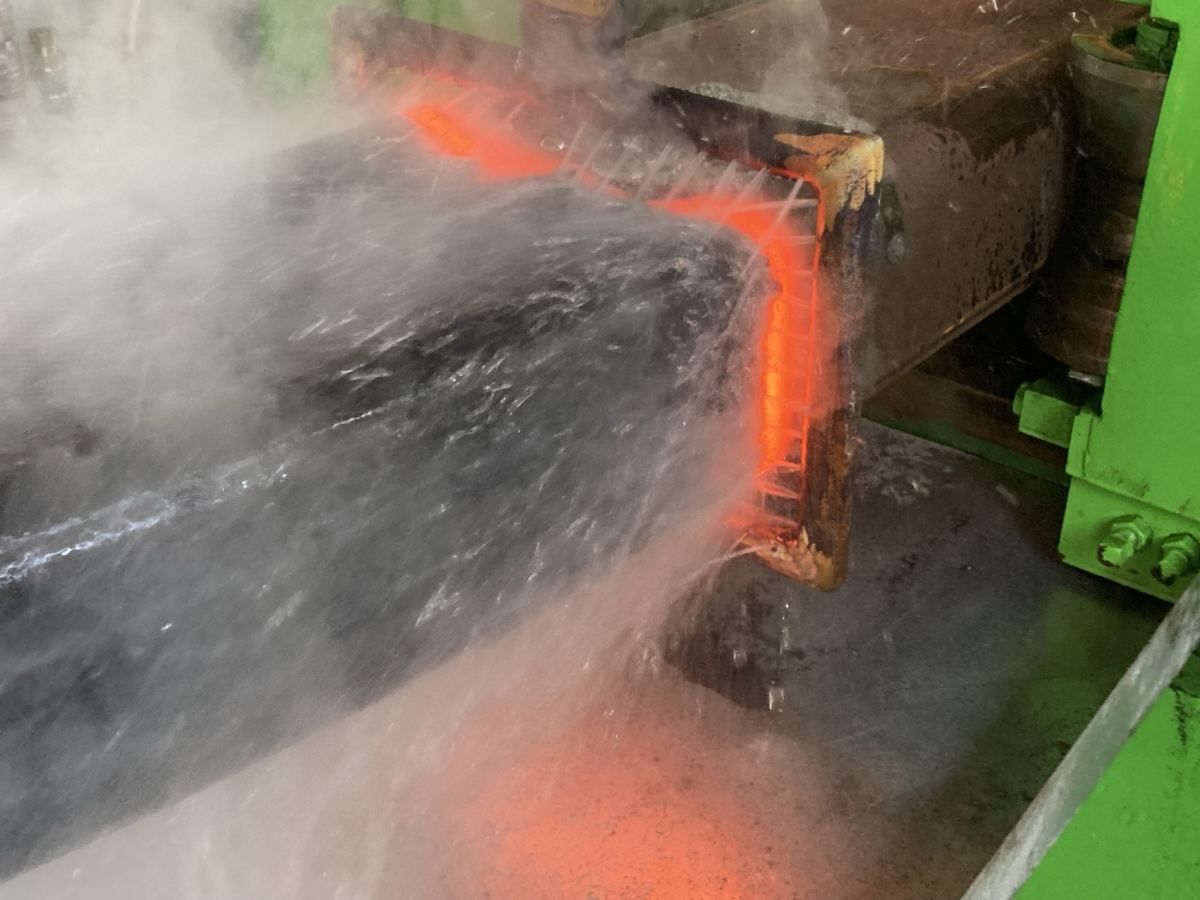

● indukciós hajlítás,
● többpontos alátámasztásos rendszer.
A megfelelő technológia kiválasztása függ a kívánt sugártól, az anyagtól és a végfelhasználás jellegétől.
Mandrel alkalmazása: mikor indokolt?
A mandrel – vagyis a cső belsejébe helyezett alátámasztó elem – célja a keresztmetszet megtartása hajlítás közben. Nagy átmérőjű és vékony falú csöveknél különösen fontos lehet.
Mandrel használatával:
● csökkenthető az oválisodás,
● minimalizálható a belső gyűrődés,
● egyenletesebb falvastagság érhető el.
Ugyanakkor a mandrelles hajlítás technológiailag összetettebb és nagyobb precizitást igényel.
Tűrések és minőségellenőrzés
Nagy átmérőjű csövek esetében a minőségellenőrzés kulcsfontosságú. Nem elegendő pusztán vizuálisan ellenőrizni a hajlítást.
Fontos vizsgálati szempontok:
● keresztmetszeti alakváltozás mértéke,
● falvastagság-változás,
● repedések vagy mikrosérülések jelenléte
● sugárpontosság.
Az ipari alkalmazásoknál a dokumentált ellenőrzés elengedhetetlen, különösen nyomástartó rendszerek esetén.
Tipikus hibák nagy átmérőjű csövek hajlításánál
A gyakorlatban gyakran előfordulnak olyan tervezési vagy kivitelezési hibák, amelyek utólag komoly problémákat okoznak.
Ilyen például:
● a túl kicsi hajlítási sugár választása,
● az anyagminőség figyelmen kívül hagyása,
● nem megfelelő alátámasztás,
● elégtelen előkészítés,
● a hőhatások alábecsülése.
A hőmérséklet szerepe különösen fontos bizonyos technológiák esetén, mert a helytelen hőkezelés anyagszerkezeti változásokat eredményezhet.
Tervezési szempontok a gyakorlatban
A sikeres hajlítás nem a gépnél kezdődik, hanem a tervezőasztalon. A geometria, a csőhossz, az illesztési pontok és a terhelési viszonyok mind befolyásolják a végső eredményt.
A tervezés során érdemes:
● elegendő egyenes szakaszt hagyni a hajlítás előtt és után,
● figyelembe venni a visszarugózást,
● előre kalkulálni az alakváltozást,
● és szükség esetén próbajellegű hajlítást végezni.
A visszarugózás – vagyis az anyag részleges visszaalakulása – különösen nagy átmérőjű csöveknél jelentős lehet.
Összegzés
A nagy átmérőjű csövek hajlítása összetett műszaki feladat, amely precíz tervezést, megfelelő technológiát és alapos minőségellenőrzést igényel. A hajlítási sugár, az anyagminőség, a falvastagság és az alkalmazott módszer mind döntő szerepet játszanak a végeredmény minőségében.
A siker kulcsa nem pusztán a megfelelő géppark, hanem a fizikai jelenségek pontos ismerete és az előrelátó tervezés. Ha ezek összhangban vannak, a hajlított cső nemcsak formailag lesz megfelelő, hanem hosszú távon is megbízhatóan működik.
